제134회 건축기계설비기술사 기출문제

제1교시 (시험시간 100분)

※ 총 13문제 중 10문제를 선택하여 설명하시오. (각 10점)

1. 「기계설비법 시행령」 [별표 7]에서 기계설비성능점검업의 등록 요건 중 해당 장비를 모두 나열하시오.
2. 「녹색건축 인증에 관한 규칙」 [별표 1]에서 전문분야와 해당 세부분야를 각각 기술하시오.
3. 「공동주택 결로 방지를 위한 설계기준」에서 다음 용어를 각각 설명하시오.
   1) 온도차이비율(TDR: Temperature Difference Ratio)
   2) 실내외 온습도 기준
4. 「건축물의 에너지절약설계기준」 [별표 10]에서 연간 1차 에너지소요량 평가기준과 관련하여 다음을 각각 설명하시오.
   1) 단위면적당 에너지요구량
   2) 단위면적당 에너지소요량
   3) 단위면적당 1차 에너지소요량
   4) 에너지소요량
5. 공조용 가습장치의 종류와 각각의 특성을 설명하시오.

6. 「실내공기질 관리법 시행규칙」[별표 2, 별표 3]과 관련하여 다중이용시설 오염물질 항목별 기준에 대하여 다음을 각각 설명하시오.
   1) 실내공기질 유지기준
   2) 실내공기질 권고기준
7. 「건축물의 설비기준 등에 관한 규칙」과「건축법 시행령」에 따라 다음을 각각 설명하시오.
   1) 국토교통부령으로 정하는 건축물
   2) 건축기계설비기술사가 협력해야 할 항목
8. 「건설산업기본법 시행령 및 시행규칙」하도급계약 등의 통보서와 관련하여 다음을 각각 설명하시오.
   1) 하도급계약 통보일
   2) 하도급계약 통보 시 첨부 서류 6가지
9. 이상기체의 상태변화와 관련하여 다음을 각각 설명하시오.
   1) 보일의 법칙
   2) 샤를의 법칙
   3) 보일-샤를의 법칙

10. 열전도저항(Resistance of thermal conduction)과 열관류저항(Resistance of heat transmission)을 각각 설명하시오.
11. 연소기 연료로 사용하는 메탄(CH4)가스와 관련하여 다음을 각각 설명하시오.
   1) 감지기 설치 위치(그림 작도)
   2) 1)의 위치에 설치한 이유(계산식 작성)
12. 건물의 우수배수에 대하여 각각 설명하시오.
   1) 루프 드레인과 우수 수직관을 연결 할 경우 수평 오프셋 배관을 하는 이유
   2) 배수수평주관에 우수 수직관을 접속하는 방법
13. 비교회전수(Specific Speed)를 이용하면 임펠러 형상의 척도를 알 수 있다. 그 이유에 대하여 설명하시오.

---



제2교시 (시험시간 100분)

※ 총 6문제 중 4문제를 선택하여 설명하시오. (각 25점)

1. 「기계설비법 시행규칙」 [별표 2]와 관련하여 기계설비성능점검업자의 성능점검능력 평가방법(제16조제1항 관련)에 대하여 다음을 각각 설명하시오.
   1) 성능점검능력평가액
   2) 경영평가액
   3) 경영평점
   4) 기술능력평가액
   5) 신인도평가액
2. 배관용 탄소강관의 부식과 관련하여 다음을 각각 설명하시오.
   1) 철(Fe)의 pH-전위 포베 도표(Pourbaix Diagram) 작도
   2) 부식역
   3) 부동태역
   4) 불활성역
   5) 부식억제제(양극억제제, 음극억제제)
3. 펌프에 대하여 다음을 각각 설명하시오.
   1) 펌프(냉·난방, 급수)의 점검항목 및 점검내용 7가지(기계설비유지기준의 기계설비 성능점검 대상)
   2) 공동현상(Cavitation)

4. 급수설비의 공급 방식에 대하여 다음을 각각 설명하시오.
   1) 수도직결 방식
   2) 고가수조 방식
   3) 압력탱크 방식
   4) 부스터펌프 방식
5. 냉각탑에서 발생하는 백연현상에 대하여 다음을 각각 설명하시오.
   1) 백연현상 원인
   2) 백연현상 방지대책
     가. 토출공기가열
     나. 대기가열혼합

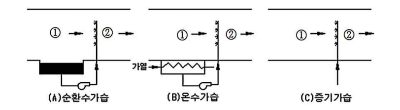

6. 습공기 가습방법이 다음과 같을 때 각 방법에 따라 엔탈피(h), 건구온도(t), 절대습도(x)의 변화과정(① → ②)을 각각 작도하고 설명하시오.

---



제3교시 (시험시간 100분)

※ 총 6문제 중 4문제를 선택하여 설명하시오. (각 25점)

1. 「건축물의 에너지절약설계기준」중 기계설비부문 설계기준에 대하여 다음을 각각 설명하시오.
   1) 기계부문의 의무사항
   2) 기계부문의 권장사항
2. 다음의 배관 재질별 접합방식을 나열하고 각각 설명하시오.
   1) 배관용 탄소강관
   2) 스테인리스강관
   3) 주철관
   4) 동관
   5) PVC관
3. 급배수 관경계산에 사용되는 1FU와 1FUD에 대하여 각각 설명하시오.
4. 건축기계설비 적산에 대하여 다음을 각각 설명하시오.
   1) 표준품셈과 품셈의 정의
   2) 적산 시 검토사항 5가지
   3) 적산순서
5. 열원설비 중 냉동기의 몰리에르 선도 6대 구성요소를 쓰고 각각 설명하시오.

6. [표 1], [표 2]를 이용하여 다음을 각각 구하시오.
   1) 조리장 배기팬(시로코팬) 축동력(kW)
   2) 배기팬 회전수를 2160rpm으로 증가시켜 운전할 경우 변화
     가. 송풍량(m3/min)    나. 정압(Pa)    다. 축동력(kW)

---



제4교시 (시험시간 100분)

※ 총 6문제 중 4문제를 선택하여 설명하시오. (각 25점)

1. 「에너지절약형 친환경주택의 건설기준」에서 다음의 설계조건에 대하여 각각 설명하시오.
   1) 창의 단열
   2) 벽체 등 단열
   3) 열원설비
   4) 고단열 고기밀 강재문
   5) 창면적비
   6) 발코니외측창 단열
   7) 외기에 직접 면하는 창의 기밀성능
   8) 조명밀도
   9) 신ㆍ재생 에너지설비 설치 등
2. 클린룸에 대하여 다음을 각각 설명하시오.
   1) 클린룸 정의
   2) 적용분야(산업용 클린룸, 바이오 클린룸)
   3) 클린룸 기류 방식별 특징
      가. 층류방식(수직층류, 수평층류)

      나. 난류방식

      다. 오픈 베이(Open Bay)방식
   4) 클린룸 관리 기본원칙
     가. 기본 4원칙

     나. 고려사항

     다. 조치 및 보완사항

3. 송풍기의 종류를 작성하고 각각의 특성을 설명하시오.
4. 「기계설비 기술기준」에 대하여 다음을 각각 설명하시오.
   1) 기계설비의 착공 전 확인 절차 등
   2) 기계설비감리업무수행자의 확인 등
   3) 사용 전 검사 절차 등
5. 「하수도법 시행규칙」에서 배수설비의 설치기준 및 구조기준 등에 대하여 설명하시오.
6. 「도시가스사업법 시행규칙」에서 다음에 대하여 각각 설명하시오.
   1) 압력에 따른 도시가스 분류
   2) 도시가스 배관의 도색 및 표시 방법
   3) 배관의 고정 방법
   4) 입상배관 설치 기준
   5) 가스계량기 설치 장소 및 금지 장소
