제128회 건축기계설비기술사 기출문제

제1교시 (시험시간 100분)

※ 다음 문제 중 10문제를 선택하여 설명하시오. (각10점)

1. 엔트로피의 개념을 설명하고, 엔트로피가 적은 에너지와 큰 에너지를 사례로 들어 설명하시오.
2. 두 사람이 거주하는 체적 40 m3의 공동주택 거실에서 실내 CO2의 최대농도 2500 ppm, 외기 CO2 농도 500 ppm일 때, 필요환기량(Q : m3/h)과 환기횟수(N : 회/h)를 구하시오. (단, 앉아서 쉴 때 CO2 발생량은 1인당 20 liter/h이다.)
3. 서울의 하지(6/21)와 동지(12/21) 그리고 춘분(3/21) 및 추분(9/21) 때 태양고도를 구하시오. (단, 서울의 위도는 북위 37.5°이다.)
4. 서울과 동경지역의 추분 날 난방도일 값을 각각 구하고, 구한 난방도일 값으로 무엇을 판단할 수 있는지 설명하시오.

(단, 균형점온도는 15℃이다.)

5. 다음의 용어에 대하여 각각 설명하시오.

   1) 유효온도(ET, Effective Temperature)
   2) 외기냉방(Economizer Cycle)
   3) 레지오넬라질병(Legionnaires disease)

6. “건강친화형 주택 건설기준”에 의한 건강친화형 주택의 정의를 설명하고, 이 주택에 대한 의무기준과 권장기준에 대하여 설명하시오.
7. “건축물의 에너지절약설계기준”에 의한 건축물 에너지소요량 평가방법에 대하여 설명하시오.
8. 다음 먼지와 관련된 용어를 각각 설명하시오.
     1) 먼지 2) 비산먼지 3) TSP(Total Suspended Particles) 4) PM-10 5) PM-2.5
9. 다음의 공동주택 하자 관련 용어를 각각 설명하시오.
     1) 시공하자 2) 미 시공하자 3) 변경시공하자
10. 기계설비 설계도서에 표기되는 도시기호이다. 이 중 ①～⑩ 기호명칭을 쓰시오. (단, 설비공학편람 기준에 따라 쓰시오.)

11. 보일러 운전자가 보일러를 1시간 정도 가동 중 수면계를 보고 보일러 내에 물이 없는 것을 확인하여, 급하게 수동으로 급수펌프를 가동하여 보일러 내 급수(15℃)를 공급하였다. 얼마 후 보일러가 폭발하였는데 그 이유를 관계식을 이용하여 설명하시오.
(단, 원인은 급수공급으로 인한 폭발)
12. 에어컨 공사 완료 후 질소로 기밀시험을 하던 중 질소가 모두 소진되어 산소를 이용하여 기밀시험을 하다가 폭발이 발생하였다. 폭발이 발생한 이유에 대하여 설명하시오.
13. 겨울철 배관에서 동파가 일어나면 아래 그림과 같이 원주 방향보다 축 방향으로 찢어지는데 그 이유에 대하여 설명하시오.

---



제2교시 (시험시간 100분)

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)

1. 사무소 건축물의 바닥공조시스템에서 가압식과 등압식의 특성을 비교하여 설명하시오.
2. 현재 국내 배관 단열 기준과 ASHRAE 기준을 비교하여 그 문제점과 개선 사항을 설명하시오.
3. 환기설비 에너지절약대책에 대하여 설명하시오.
4. 건설공사현장에 설치하는 환경오염 방지시설과 폐기물처리 및 재활용비의 산출기준에 대하여 설명하시오.
5. 보일러 연료 가연물의 인화점(Flash Point)과 연소점(Fire Point)을 연소한계 그래프를 이용하여 각각 설명하고, 발화점(Auto Ignition Temperature)의 개념과 영향 인자를 설명하시오.

6. 다음 그림은 어느 건축물(1층～ 3층)에 대하여 3종 환기 방식으로 환기하는 화장실이다.
아래의 【조건】을 이용하여 각층 남자 화장실 환기 덕트 확대 평면도와 계통도 도면에 표시되어있는 번호 ①, ②, ③, ④, ⑤ 덕트의 크기(mm)와 두께(t : mm)를 구하는 방법에 대하여 설명하시오.



---

제3교시 (시험시간 100분)

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)



1. 음압병실에서의 화장실-복도-병실의 음압차 및 음압 절대치 크기를 순서대로 설명하시오.
2. 펌프의 Cavitation(공동)현상과 Surging(맥동)현상의 원인과 방지대책을 각각 설명하시오.
3. “건설공사 사업관리방식 검토기준 및 업무수행지침”에 의한 시공단계업무(감독권한대행 업무포함) 중 건설사업관리기술인의 환경관리에 대하여 설명하시오.
4. 리모델링, 그린리모델링 및 제로에너지 그린리모델링에 대하여 각각 설명하시오.

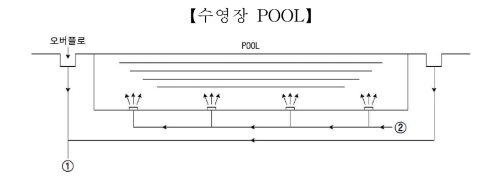

5. 수영장 수 처리 장비의 주요 구성요소는 아래 보기와 같다. 다음 물음에 답하시오.

【보기】 •집모기 •가열기 •순환펌프 •수위조절탱크 •복합여과기



  1) 수영장 POOL을 아래와 동일하게 그리고, 배관 ①에서 ②사이에 장비의 주요 구성요소를 순서대로 그려 계통도를 완성하시오.

(단, 장비 구성요소 외 생략 가능)

   2) 각 주요 구성요소의 역할을 설명하시오.

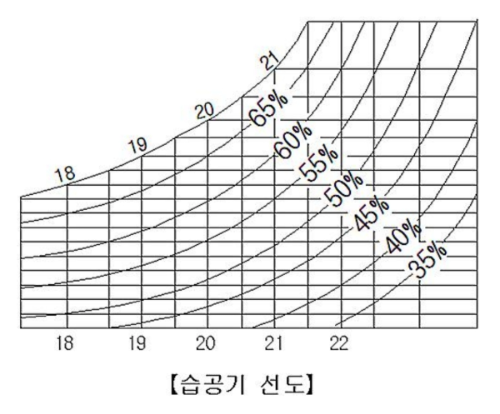

6. 다음 그림과 같은 구조체에 대하여 조건과 습공기 선도를 참조하여 물음에 답하시오.
   1) 구조체의 열관류율( /m2·K)을 구하시오.
   2) 실내 측 벽체 표면온도(℃)를 구하시오.
   3) 실내 측 벽면의 결로 발생 여부를 증명하시오.
   4) 앞의 3)에서 결로가 발생하지 않도록 하기 위해 필요한 추가 단열재 두께(mm)를 구하시오. (단, 동일 단열재를 사용한다.)



---

제4교시 (시험시간 100분)

※ 다음 문제 중 4문제를 선택하여 설명하시오. (각25점)



1. TAB(Testing, Adjusting & Balancing)와 Building Commissioning을 비교하여 설명하시오.
2. 메타버스(metaverse) 기술이 기계설비분야에 적용되었을 경우 그 장점에 대하여 설명하시오.
3. 프리패시브(Pre-passive) 기술요소에 대하여 설명하시오.
4. “기계설비법”에 의한 다음 사항을 설명하시오.
   1) 기계설비 설계의 일반원칙
   2) 기계설비 시공의 일반원칙
   3) 유지관리를 고려한 설계 및 시공의 일반원칙
   4) 기계설비 성능점검 시 검토사항

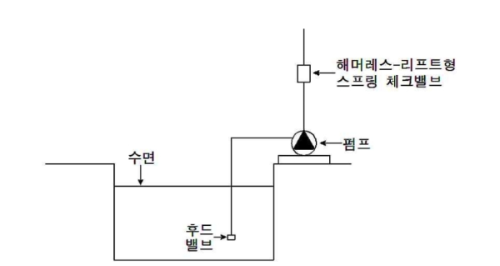

5. 다음 그림을 보고 물음에 답하시오.

   1) 펌프 가동 시 수면에서 펌프로 물이 흡입되는 원리를 설명하시오.
   2) 후드(Foot)밸브와 관련하여 다음 사항을 각각 설명하시오.
     ① 역할(그림으로 나타내어 설명)
     ② 미설치 및 고장 시 문제점
   3) 해머레스(Hammerless) 체크밸브(리프트형 스프링 체크밸브)와 관련하여 다음 사항을 설명하시오.
     ① 작동원리
     ② 일반 체크밸브와 차이점(그림으로 나타내어 설명)

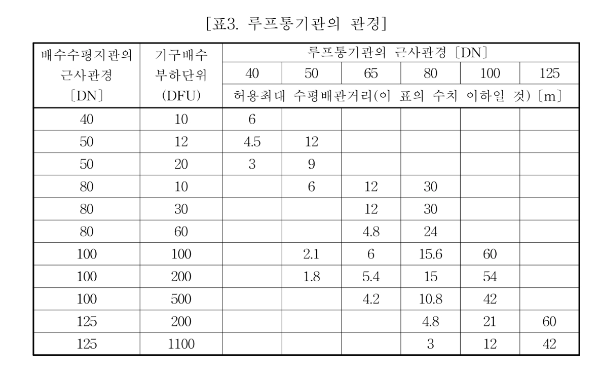

6. 아래 그림은 일반건축물 화장실 평면도이다. 다음 조건을 이용하여 ①～⑤까지의 루프통기관 구경 산정 방법을 설명하시오.
